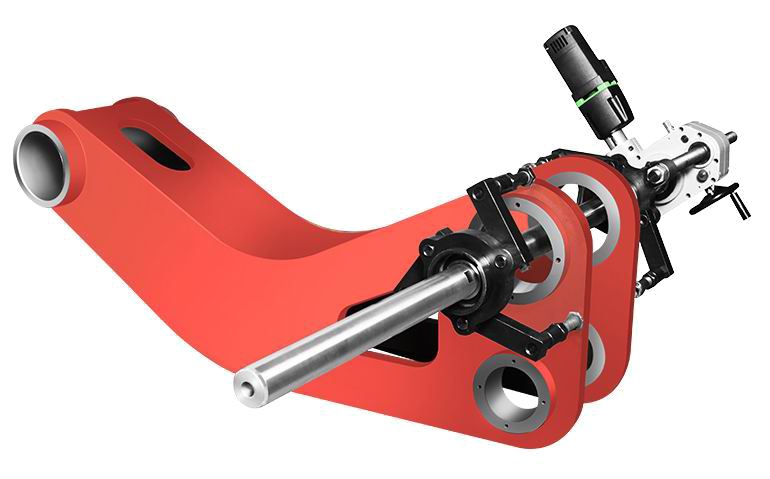

Màquina de perforació de línia portàtil TDG50 En procés de processament de vídeo
La màquina perforadora portàtil TDG50 és l’última generació de productes de Zhuoyang, la combinació perfecta de disseny industrial d’avantguarda i capacitat d’avorriment in situ. La màquina de perforació TDG50 s'utilitza principalment per al cos de la bomba, el cos de les vàlvules i altres forats, el processament de forats concèntrics i l'eix del timó de la nau, el processament i la instal·lació dels forats de l'eix de popa mitjançant un mètode de subjecció fix, segons l'ús de diferents eines per agafar rang de diàmetres diferents.
TDG50 és una màquina lleugera, portàtil, per avorrir la línia, que es pot adaptar a la varietat de complexos de gran alçada i d'espai estret
necessitats de processament Combina els nostres més de 15 anys d’experiència en serveis d’enginyeria de llocs, disseny avançat de la indústria
concepte i capacitat d’avance de camp.
Construcció lleugera, excel·lència de rendiment
Sistema de caixes de canvis: unitat de rotació integrada i unitat d'alimentació automàtica junts de manera creativa, només 9,5 KG, més portàtils, un pas inferior
Règim de regulació de velocitat de 0 a 0,5 mm, aconsegueix fàcilment l'intercanvi endavant i invers.
Fàcil configuració: equipat amb un kit de muntatge de 3 potes, que es pot ajustar a diferents angles, per satisfer diferents forats.
Eines de mesura: equipada amb una eina de mesurament per talladora i regla de mesura del diàmetre.
Escalabilitat superior
Opcional, una barra de perforació més petita per aconseguir el diàmetre de perforació Ø38-300mm.
Capçal de cara opcional per aconseguir el processament facial de canonades i brides.
Soldadora de perforació opcional que s’utilitza per al sistema de soldadura de línia integrada i de soldadura.
Aplicació
Aquesta màquina amb una gran capacitat de mecanitzat, que serveix àmpliament per a molts camps, reparant forats en construccions pesades
equipaments, com ara grues, excavadores, excavadores, tractors, forats posteriors, etc.
| dades tècniques |  | ||
Model | TDG50 | TDG50PLUS | |
Avorrida Dia | 55-300mm | 38-300mm | |
Golpeu avorrit | 280 mm | ||
Percentatge d’alimentació | 0-0,5mm / rev | ||
RPM de bar | 0-49 / 0-98 | ||
| Avorrida | Ø50 * 1828mm | Ø50 * 1828mm Ø35 * 1200mm | |
Pes per a l'enviament | 98 KG | 125 KG | |
| Data de prova in situ | ||
Diàmetre | Ø80 | Ø300 |
Profunditat de tall | 5mm | 1,5mm |
Percentatge d’alimentació | 0,18mm / rev | 0,20 mm / rev |
RPM de bar | 32 | 78 |
Cúter | Eina HSS bi | Porta-eina inserida |
Seleccioneu Configuració
| Caja de canvis de transmissió (102011) |  | |
| ||
| ||
Cargol de plom Alimentació de 280 mm (102030) | Caps de perforació (102050) | |
Accionar el motor Fabricat a Alemanya, Eibenstock, velocitat de 2 bar, 0-49 i 0-98rpm, pes: 4,6 kg. Unifàsic, 110V, 50 / 60Hz, 1250W (103131) Unifàsic, 230V, 50 / 60Hz, 1250W (103132) |
| |
|  | Ajustat a la barra de Ø50mm. Cortadora quadrada de 16 * 16 mm. Diàmetre avorriment: Ø120-165mm \ Ø150-230mm. Ø200-280mm \ Ø250-300mm. |
| Kit de muntatge Gamma avorrida: 55-300mm. Suport de màquines completades amb brackets fins al genoll. Kit de muntatge B amb coixinets esfèrics. (102110) Avorrida Totes les barres estan fabricades en acer cromat de 42CrMo. Forat de les eines entre 200mm. | ||
Estimats amics:
Moltes gràcies per la vostra atenció i ens sentim honrats de presentar-vos quan seleccioneu una màquina avorrida, i esperem una gran col·laboració amb vosaltres.
JOYSUNG recomana la llista de configuració anterior, si la configuració no pot complir els vostres requisits, tellus: sales @ dthmachines.com, gràcies!
