Funció i aplicació

Es tracta d'una fresadora d'alimentació manual de 3 eixos, que s'utilitza habitualment per fresar una clau en plànols i eixos metàl·lics, per fresar superfícies metàl·liques per aconseguir la planitud necessària dins del rang de 300 * 100 mm o per perforar forats en metall dins del rang de { {3}}mm.

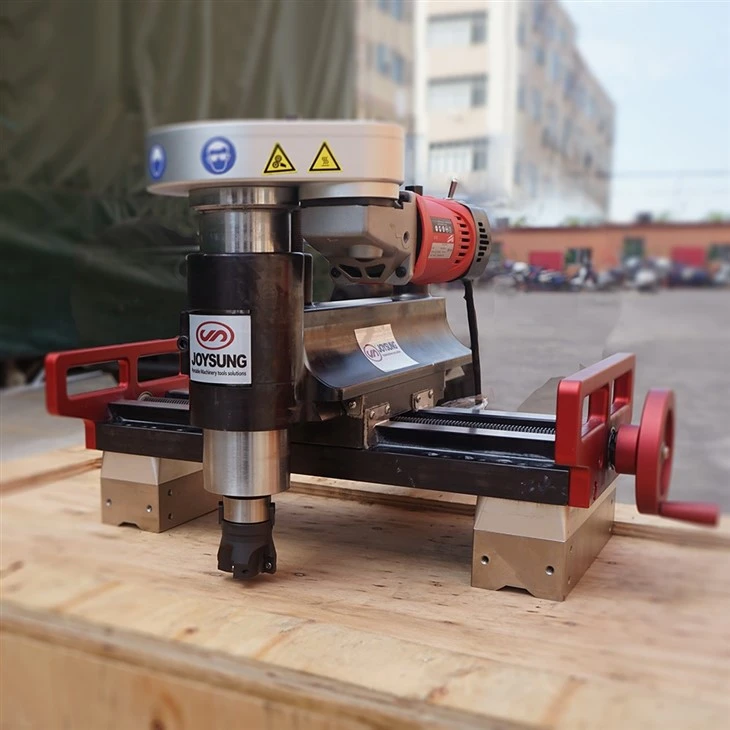

KMM300 s'aplica principalment a l'escena de mecanitzat in situ a continuació:

1. Repareu les ranures dels eixos rotatius:

Les claus d'alguns eixos es desgastaran després d'un ús a llarg termini, cosa que farà que les peces de l'eix i l'eix no es fixin juntes, donant lloc a un fracàs. Aquesta màquina és adequada per utilitzar-se per expandir la ranura de clau original dolenta i crear una nova chaveta intacta. La base de muntatge en forma de V permet muntar la màquina a l'eix de manera fàcil i ajustada.

2. Reparació de clavegueres en plans metàl·lics:

Sovint es fa servir la clau per fixar components a un pla metàl·lic, cosa que fa que la unió entre el pla i el component s'afluixi i es desplaci. Especialment les plaques d'acer grans, els estands de laminació, etc. que s'estan mecanitzant in situ són inconvenients per traslladar-se al taller per fer-hi manteniment. Aquesta petita fresadora es pot portar fàcilment al lloc de mecanitzat per fresar les claus amb una precisió molt alta.

3. Fresat pla metàl·lic per aconseguir la planitud requerida sobre pla metàl·lic:

• L'arrel de l'escòria d'encenall: quan es solda una unió per ambdós costats, l'arrel de la soldadura s'estella abans de soldar a l'altre costat per alleujar les tensions a la primera soldadura.

• Afegiu una línia divisòria o ranures al bloc metàl·lic, adapteu el bloc metàl·lic al procés específic.

• Augment de la planitud mitjançant el fresat, fa que la superfície de contacte sigui més ajustada.

4. Construir forats de passador, traient el cargol trencat del forat del cargol i la clau enganxada a la ranura

En substituir la fresa per una broca, podeu perforar forats perfectes en qualsevol metall. La carrera estàndard de 70 mm també pot complir els requisits de profunditat de la majoria de forats de passador. Com que es tracta d'una alimentació de tres eixos, el diàmetre del forat també es pot ajustar segons la necessitat d'ampliar el forat. Una altra característica important és la capacitat d'eliminar els cargols trencats dels forats dels cargols o una clau enganxada a la ranura, fresar-los i crear nous forats per a cargols o ranura.

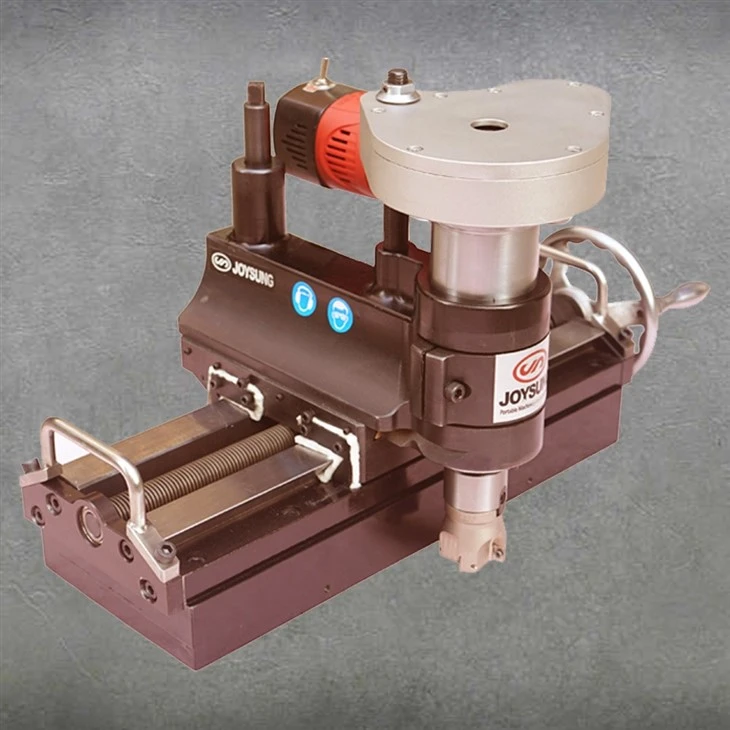

Estructura de la màquina

Base de la màquina (eix X):

El moviment de l'eix X s'aconsegueix girant el cargol fixat a la base. El volant de mà a l'extrem del cargol pot controlar amb precisió la quantitat d'alimentació. Per facilitar la instal·lació de la màquina a les peces que cal mecanitzar, es dissenyen tres bases diferents per fer front a diferents condicions de treball:

1. Base general: La base és un bloc metàl·lic ordinari que es pot fixar mitjançant soldadura i cargols.

2. Base magnètica: hi ha un interruptor al costat de la base magnètica. Podeu activar i apagar la succió magnètica girant l'interruptor amb una clau hexagonal exterior. És molt fàcil d'instal·lar. Per a algunes peces de ferro, només cal establir la posició i prémer l'interruptor a ON per arreglar-ho.

3. Base de muntatge en V: la base en forma de V està dissenyada per mecanitzar eixos i consta de suports i cargols fixos. A través de cargols i suports fixos, la màquina i l'eix a mecanitzar estan estretament connectats.

Cantilever (eix Y):

El cargol de plom del voladís és perpendicular al cargol de plom de la base. En girar l'altre volant, es pot moure en la direcció de l'eix Y amb una carrera de 100 mm. Un extrem del voladís és on es carrega el cargol.

Carro (eix Z):

L'eix està equipat amb dos tipus de freses, freses i accessoris de muntatge relacionats, amb una carrera vertical de 70 mm.

Sistema d'alimentació:

L'ús d'un motor elèctric Milwaukee de 1200 KW, accionament potent, capacitat de sortida estable, garanteix que l'efecte de mecanitzat sigui millor.

F&Q

1. Com es mecanitzen les claus?

Els cinc mètodes següents per crear una ranura de clau són relativament comuns, dels quals el mètode de fresat és el més utilitzat.

• Mètode de fresat
  El fresat és un mètode de mecanitzat comú que es realitza amb una fresadora o una fresadora CNC (KMM300 és una fresadora petita que es pot portar al lloc per a la mecanització). En primer lloc, determineu la ubicació i la mida de la claveguera segons els requisits de disseny. A continuació, seleccioneu la fresa adequada i instal·leu-la a la fresadora. Controleu el procés de mecanitzat ajustant paràmetres de tall com ara la velocitat de tall, l'alimentació i la profunditat de tall. Durant el mecanitzat, cal assegurar-se que la posició relativa de l'eina i la peça de treball sigui estable per garantir la precisió i la planitud de la chaveta.
• Mètode de fresat de ranures
  El fresat de ranures és un mètode de fresat especial adequat per a mecanitzar claus amples i poc profundes. Aquest mètode funciona amb una eina de fresat de ranures dedicada. Les eines de fresat de ranures tenen múltiples vores de tall i poden fer múltiples talls simultàniament. Durant el procés de mecanitzat, l'eina gira a gran velocitat per tallar ranures a la superfície de la peça. Mitjançant el tall continu, finalment es forma la ranura de la clau. El mètode de fresat de ranures pot millorar l'eficiència i la precisió del mecanitzat.

• Mètode de planificació

  El planejat és un mètode de mecanitzat tradicional adequat per a mecanitzar ranures profundes i estretes. Aquest mètode es realitza amb una planadora o planadora CNC. Primer, determineu la mida i la forma de la vostra eina de planejat. A continuació, ajusteu la taula de la planadora i l'eina de planxat perquè coincideixi amb la ubicació i la mida de la clau. Durant el procés de mecanitzat, la planadora es mou cap endavant i cap enrere per tallar l'eina de planxat al llarg de la direcció de la chaveta. Després de diversos planejats, finalment es forma la claveguera. El mètode de planejat pot aconseguir una major precisió de mecanitzat i qualitat de superfície.

• Mètode de serrat

  El serrat és un mètode de mecanitzat senzill adequat per mecanitzar ranures poc profundes. Aquest mètode es realitza amb una serra. Primer, determineu la mida i la forma de l'eina de serrar. A continuació, fixeu la peça a la serradora i ajusteu la posició i la direcció de tall. Durant el mecanitzat, la serradora es mou cap endavant i cap enrere per tallar la peça al llarg de la direcció de la chaveta. Després de diversos talls de serra, finalment es forma la ranura. El mètode de serrat és senzill d'operar i adequat per a alguns mecanitzats senzills de la clau.

• Mètode de tall per làser

  El tall per làser és un mètode de mecanitzat d'alta precisió adequat per a mecanitzar claus complexes. Aquest mètode es realitza amb una màquina de tall làser. Les màquines de tall làser poden tallar peces controlant la posició i la potència del raig làser. Durant el procés de mecanitzat, el raig làser talla al llarg del contorn de la chaveta. El mètode de tall per làser pot aconseguir un mecanitzat d'alta precisió i alta eficiència.

2. Com funciona una chaveta?

Sovint s'utilitzen claus per a connexions desmuntables entre eixos i peces de transmissió a l'eix per transmetre el parell i el moviment; també poden tenir un paper de guia quan es requereix un moviment axial entre les peces d'acoblament. Una connexió de clau plana consta d'una clau i un eix. Es compon d'una claveguera i una ranura de cub; durant el funcionament, el parell es transmet mitjançant el contacte entre el costat de la clau i el costat de la ranura de la clau i el cub. Keyway és la ranura que col·loca la clau, normalment requereix una gran precisió. Quan la clau està instal·lada a la ranura, com més ajustada sigui la clau, millor.

3. Com tallar una ranura de claus?

Els cinc mètodes següents són relativament comuns,

• Mètode de fresat
• Mètode de fresat de ranures
• Mètode de planificació
• Mètode de serrat
• Mètode de tall per làser

4. com obrir una clau?

Abordar una claveguera és una altra de dir serrar la clau, el mecanitzat de la clau es pot fer ràpidament, però la precisió és relativament baixa.

5. Com tallar una ranura en un eix?

Fixeu el KMM300 a l'eix a través de la base en forma de V, instal·leu la fresa adequada i ajusteu la fresa a una posició adequada mitjançant el volant i, a continuació, engegueu el motor per fresar.
