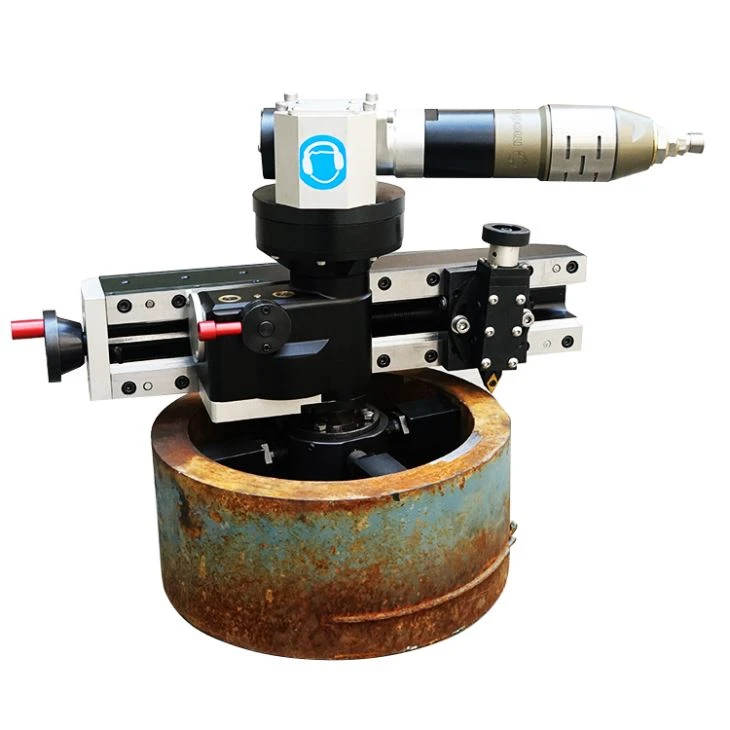

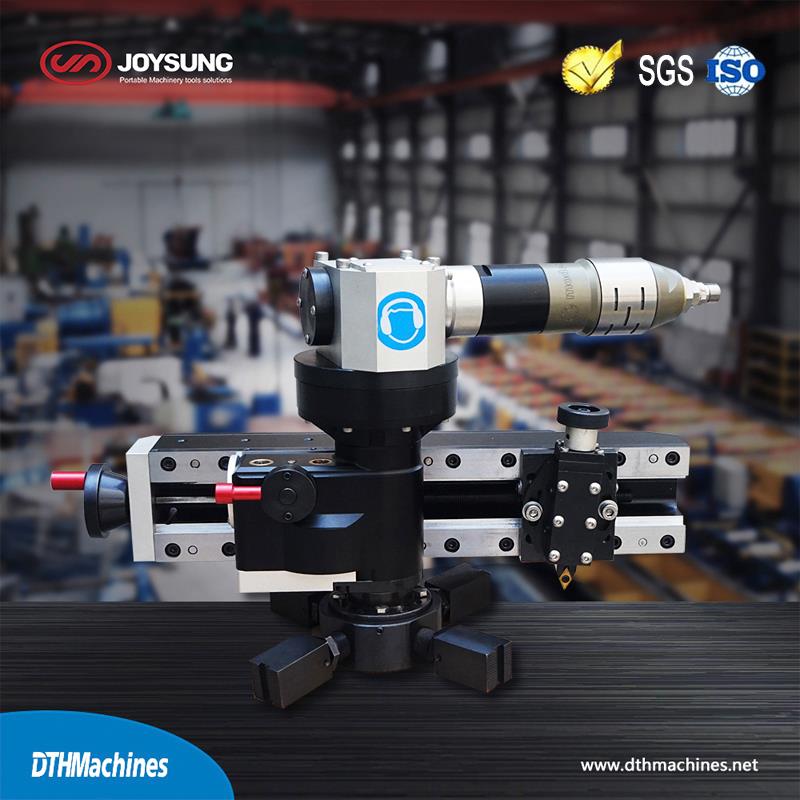

FDG610 BRIDGE FACER
Rang de cara: 2& ndash; 24" (Amplificador de 50 GG; ndash; 610 mm)
https://www.youtube.com/watch?v=HozGrdiNpno& t =
Lleuger, portàtil i potent: dissenyat per fer la feina RÀPID.
Una màquina de revestiment de brides lleugera però resistent muntada internament per a tot tipus de revestiment de brides, mecanitzat de ranures de segellat, preparació de soldadures i forat de contra.
FDG610 és una màquina versàtil de revestiment de brides que us permet afrontar, bisellar i girar les brides de canonades, vàlvules i bombes amb facilitat. El sistema de muntatge de dues peces fa que la configuració i l’alineació d’aquesta màquina siguin ràpides i senzilles. Permet a un operador configurar fàcilment la màquina i començar a mecanitzar en pocs minuts.
ESPECIFICACIÓNOSALTRES Mètrica
Detalls tècnics | ||
Diàmetre de cara: | ||
Diàmetre de cara mínima | 2,0 polzades | 50 mm |
Diàmetre màxim de cara | 24,0 polzades | 609,6 mm |
Diàmetre de muntatge ID | ||
Muntatge d'identificació mínima | 2,0 polzades | 50 mm |
Muntatge d'identificació màx | 20 polzades | 508 mm |
Traç: | ||
Traç d'alimentació d'eines | 2,0 polzades | 50 mm |
Eina Angle giratori | + / - 30⁰ | |
R.P.M | Min: 0 | Màxim: 42 |
Motor HP (pneumàtic) | 0,89 kW | 1,2 CV |
Es requereix consum / subministrament d'aire | 42 S.C.F.M | 1,2 m3 / min |
Pes operatiu aproximat | 99 lliures | 45 kg |
Pes d'enviament aproximat | 136 lliures | 62 kg |
Dimensions d'enviament aproximades Longitud x Amplada x Alçada | 26 x 18 x 16 polzades | 670 x 450 x 400 m |
Davant de les taxes d’alimentació | ||||
polzades / rev | mm / rev | Ranures per polzada | Ranures per mm | |
Cargol de pas de 1,00 mm (opcional) | ||||
Molt bé | 0.004 | 0.114 | 224 | 880 |
Gruix | 0.018 | 0.455 | 56 | 220 |
Cargol de pas de 1,25 mm (estàndard) | ||||
Molt bé | 0.006 | 0.142 | 179 | 700 |
Gruix | 0.022 | 0.568 | 45 | 180 |
Cargol de pas de 1,75 mm (estàndard) | ||||
Molt bé | 0.008 | 0.199 | 128 | 500 |
Gruix | 0.031 | 0.795 | 32 | 130 |
OPERACIÓ DE FORMACIÓ
DTH ha estat ensenyant els fonaments i els punts precisos del funcionament de la màquina-eina portàtil durant pràcticament tot el temps que&lis i inventem les eines.
Al DTH Global Learning Center situat a la nostra seu corporativa a prop de Shenzhen, Guangdong, oferim formació als operadors de màquines-eina sobre seguretat de màquines eina portàtils, configuració i funcionament de la màquina.
Els estudiants també reben consells i eines tècniques per millorar l'eficiència operativa, amb la gran majoria de tots els programes dedicats a activitats pràctiques i desenvolupament de competències.
L’equip instructiu de DTH inclou especialistes en construcció naval, generació d’energia, enginyeria civil, reconstrucció de ponts, petroquímica i altres indústries.
Tant si es tracta d’un curs de programació regular al Global Learning Center, com d’un pla d’estudis personalitzat que es realitzi a les vostres instal·lacions, els vostres maquinistes es beneficiaran dels cursos desenvolupats per algunes de les autoritats més respectades del negoci.
Truqueu-nos avui mateix per registrar-vos a una classe programada regularment o parleu-nos sobre com podem personalitzar un programa de formació per a la vostra aplicació especialitzada.
Configuració ràpida i senzilla d'amplificador GG; Eliminació
Toro GG; Mandrin de muntatge separat.
Toro GG; Tot el centratge i anivellament es realitza al plat.
Lleuger
Toro GG; El cos de la màquina només pesa 45 kg.
Toro GG; El portabroques de muntatge més petit pesa aproximadament 2,2 kg.
Operació segura i silenciosa
Toro GG; Selector de velocitat d’alimentació estacionària.
Toro GG; La màquina es controla sense tocar cap part mòbil.
Toro GG; L’aire d’escapament es dirigeix a través del cos de la màquina per augmentar el silenci.
Operació simplificada
Toro GG; Selector de selecció únic per a l'alimentació radial bidireccional o l'alimentació vertical.
Toro GG; Una mida de clau anglesa per a la subjecció de les mordasses i el cargol.
Talls de xamfrans i ranures
Toro GG; Cap de l'eina compost i avall per tallar angles i ranures.
La màquina FDG610 es subministra completa amb un conjunt d’eines que inclou eines i insercions, lubricador del filtre d’aire i connexió de mànega, base i extensions de muntatge necessàries, caixa d’emmagatzematge / enviament, certificat CE, llista d’embalatge i manual.
CONFIGURACIONS D'EINES OPCIONALS
Kit de recanvis recomanat durant 2 anys | Journal Turning Attachment& ndash; Feed de davanters |
Comparador de superfícies& ndash; Múltiple disciplina | 2 - 12" Braç de superfície |
18,5 KW, bomba de 60 LPM, 100 BAR | Kit de mecanitzat d’anells de lent |
Comparador de superfícies | 1,5'' Conjunt de base de pinça |
Kit de conversió hidràulica |
La màquina es subministra completa amb un conjunt d’eines que inclou eines i insercions, lubricador del filtre d’aire i connexió de mànega, totes les bases i extensions de muntatge necessàries, caixa d’emmagatzematge / enviament, certificat CE, llista d’embalatge i manual.
APLICACIONS
Petroli, gas i productes químics 、Generació d'energia 、 Equip pesat building Amplificador&per a la construcció de vaixells; reparació
Aplicacions típiques:
Toro GG; Brides del sistema de canonadesToro GG; Bases de muntatge de coixinets
Toro GG; Brides de vàlvules i brides de capóToro GG; Concentradors finals de la unitat
Toro GG; Brides d'intercanviador de calorToro GG; Cares d’engranatges de toro
Toro GG; Brides de vaixellsToro GG; Fabricació d’equips miners
Toro GG; Cares de brida en sistemes de canonadesToro GG; Anells girats
Toro GG; Brides de la carcassa de la bombaToro GG; Bases de muntatge de coixinets
Toro GG; Preparacions de soldaduraToro GG; Brida de pedestal de grua.
Toro GG; Paquets de làmines de tubs.
El client sempre és el primer. Ens esforcem per superar les vostres expectatives cada vegada.
Podem mobilitzar brides de petita i gran escala amb un diàmetre de fins a 15 metres, que cobreixen àmpliament l’aplicació, inclosa la cara de la brida del rodament de la grua ， Reactor d’hidrogenació ， Superfície de tancament del forat humà del vaporitzador ， Faceta de brida elevadora surface Superfície de tancament de ranures RTJ base Base de muntatge de la torreta del vaixell de guerra ， base ， Base giratòria del descarregador del vaixell carregador de vaixells ， Enorme compressor ， Base giratòria de turbina ， Brides per a recipients de pressió grans ， Brida llisa ， Junta Brida ， Superfície de l’intercanviador de calor ， Superfície de segellat de la lent ， Recipient de pressió ， Plànol final de la brida del lloc de gir ， Ranura de protecció ， Superfície el·líptica ， Ranura en V ， Chamfer, assegurant que el vostre equip estigui en funcionament el més aviat possible.

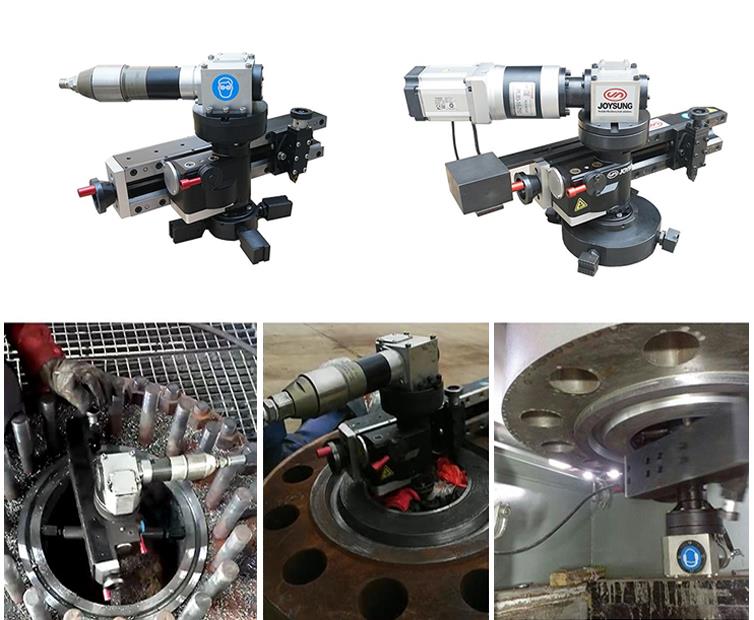

Aplicació de màquina FDG610 Bride Facer
