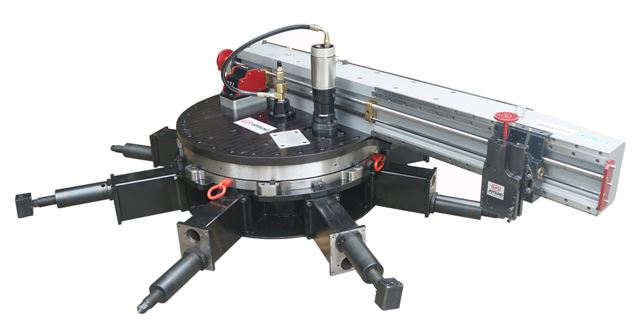

Màquina portàtil de solapa FDG3000
Descripció del producte:
Principalment compost per eix principal, caixa d’alimentació de velocitat variable, braç d’eines, base, unitat de potència, accessoris de processament, etc.
| Models de producte: | FDG3000-A |
| Diàmetre mínim de mecanitzat | Ø1150 （ 45 '' ） |
| Diàmetre màxim de mecanitzat | Ø3048 （ 120 '' ） |
| Interval de subjecció mínim | Ø1117 （ 44 '' ） |
| Interval de fixació màxim | Ø2794 （ 110 '' ） |
| velocitat | 0-12RPM |
| Traç vertical del porta d'eines | 102mm |
| Angle de gir del porta d'eines | + / - 360 ⁰ |
| Unitat de potència | Motor pneumàtic francès (4.0 CV) |
| Pressió del gas | Cabal 0,6-0,8Mpa 2,69 m³ / min |
| Alimentació plana | Un 0,1 mm de segon 0,22 mm el tercer 0,64 |
| Feed vertical | 0,05 mm en el primer engranatge, 0,1 mm en el segon engranatge i 0,2 en el tercer engranatge |
| Pes net dels equips | 2,85T |
| Pes brut dels equips | 2.9T |
funcionament
En primer lloc, confirmeu la mida del forat a mecanitzar, esbrineu el centre del forat, fixeu la base, instal·leu el cargol, la caixa d'alimentació, el braç d'eines i la unitat d'alimentació i, a continuació, processeu.
Aplicacions de producte:
Superfície de segellat de brides, incloent-hi el pla, les línies d’aigua, còncaus, la ranura de tancament, el solc en V, el xamfrà, la superfície circular dins i fora, etc.
Característiques del producte:
Màquines-eina portàtils FDG3000 Amb la seva gran portabilitat i capacitat de processament, serveix mineria, enginyeria marina, transport marítim, petroquímica, metal·lúrgica, energètica i altres indústries.
Descripció del rendiment:
Concepte de disseny modular, pot aconseguir una instal·lació i desmuntatge ràpids;
Tots els coixinets adopten coixinets de gran precisió de gran precisió NSK per garantir un bon funcionament i cap vibració.
El mecanisme de transmissió de turbines d’alta precisió garanteix la instal·lació horitzontal, invertida i vertical de la màquina.
Alimentació automàtica radial o vertical o alimentació manual.
Els mandrins de diàmetre intern es poden ajustar cap amunt i cap avall, amb 8 punts de suport, ben subjectats;
La velocitat del cargol varia constantment de 0 a 12 RPM i la sortida de parell constant assegura el processament.
L’ajustament de diverses engranatges és la velocitat d’alimentació més adequada per a tota la sortida de tall, que garanteix l’eficiència i la precisió del mecanitzat en brut i acabat.
El porta-eina pot girar al voltant de 45 graus i es pot connectar amb el suport d'eines auxiliars per augmentar la carrera de processament.
Equipat amb caixa de control remot, és fàcil d’operar i té un gran factor de seguretat.
La màquina de processament final de brides portàtils FDG3000 s'utilitza principalment en energia nuclear, construcció naval, petroquímica, petroli fora de mar, maquinària d'enginyeria, metal·lúrgia.
I molts altres camps. El nostre objectiu no és només proporcionar equips d’instal·lació i manteniment professionals per a usuaris en diversos àmbits, sinó també promoure aquest tipus d’equips en la indústria.
Concepte de manteniment avançat, compartint una rica experiència en aplicacions industrials, compromís professional per proporcionar solucions innovadores per a instal·lacions, manteniment i altres tecnologies de procés.
